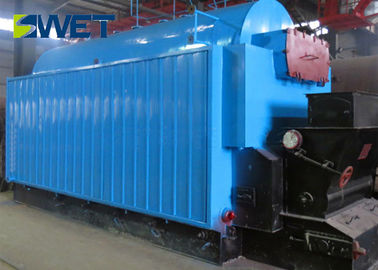

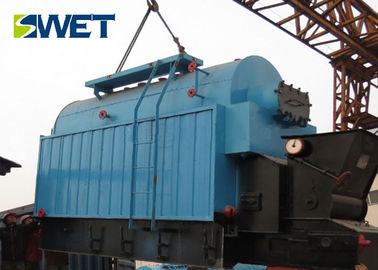

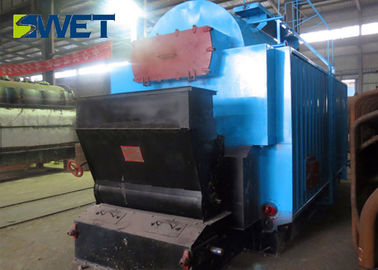

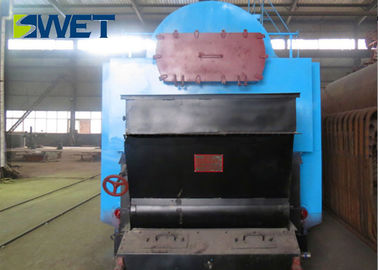

Calderas de vapor de rejilla de cadena industrial Calderas de 0.7 MPa 1.0Mpa 1.25Mpa 1.6Mpa Presión de trabajo
Datos del producto:
|
|
Lugar de origen: | Henan China |
---|---|
Nombre de la marca: | SWET |
Certificación: | ISO9001 |
Número de modelo: | SZL20-1.6-T-0017 |
Pago y Envío Términos:
|
|
Cantidad de orden mínima: | 1 fijado/sistemas |
Precio: | Negotiation |
Detalles de empaquetado: | La parte principal de la caldera es empaquetado desnudo y empaquetado de madera, envase o según nece |
Tiempo de entrega: | 25-35 días del trabajo |
Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, efectivo o en base del acuerdo mutuo |
Capacidad de la fuente: | 1500 sistemas/sistemas por año |
Información detallada |
|||
Evaporación clasificada: | 20T/H | Presión de funcionamiento: | 1.6MPa |
---|---|---|---|
Temperatura del agua de vuelta: | 104℃ | Palabras claves: | Caldera de vapor |
Temperatura del vapor: | 204℃ | Dimensiones de la caldera: | 15820x4620x8680m m |
Temperatura de extractor: | 155℃ | Eficacia termal: | el 83% |
Alta luz: | la rejilla encendió la caldera,el carbón de cadena de la rejilla encendió la caldera de vapor |
Descripción de producto
Características estructurales
1. La caldera es caldera natural de la calefacción de vapor de la circulación, ahorrador a regar en el barril de la caldera, por los tubos de la convección en el tambor, la circulación natural entre el barril superior y más bajo de la caldera.
2. Por el arreglo abajo en el tambor más bajo en la caja del tubo fijada en la pared, el calor en la evaporación de la pared del agua, el agua y la mezcla del vapor en el tambor, el tambor dentro del equipo continúa la separación del vapor después de caldera calificada del vapor de escape a través de la tubería principal del vapor.
3. SZL10-1.25-T montó la caldera de la rejilla de la cadena del tubo de agua adopta la estructura longitudinal del barril de la caldera doble.
4. La caldera se compone principalmente del cuerpo de la asamblea, ahorrador, rejilla de cadena, dispositivo de alimentación, plataforma, escalera móvil y así sucesivamente. La parte principal de la caldera es dos porciones: el horno y la rejilla superior, el arco delantero y la albañilería trasera del sitio del arco.
5. El nivel del agua normal de la caldera está en la línea de centro del barril de la caldera, el nivel del agua más alto de la seguridad es 50m m sobre el nivel del agua normal, y el nivel del agua más alto y más bajo de la seguridad es 50m m entre el nivel del agua normal.
Parámetros técnicos
Tipo de la caldera y lista de parámetro de caldera de cadena de la rejilla de la serie del barril de la caldera doble |
|||||||
Modelo de la caldera |
Evaporación clasificada |
Presión de funcionamiento |
Temperatura del vapor |
Temperatura del abastecimiento de agua |
Temperatura de extractor |
Eficacia termal |
Dimensiones de la caldera |
Unidad |
t/h |
Mpa |
℃ |
℃ |
℃ |
% |
milímetro |
SZL10-1.25-T |
10 |
0.7/1.0/1.25 |
170/184/194 |
104 |
150 |
≥80 |
8830x3180x5730 |
SZL15-1.6-T |
15 |
1.0/1.25/1.6 |
184/194/204 |
104 |
155 |
≥80 |
14000x4174x614 |
SZL20-1.6-T |
20 |
1.0/1.25/1.6 |
184/194/204 |
104 |
155 |
≥80 |
15820x4620x8680 |
SZL25-2.5-T |
25 |
1.25/1.6/2.5 |
194/204/224 |
104 |
160 |
≥80 |
12800x6000x8420 |
SZL30-2.5-T |
30 |
1.25/1.6/2.5 |
194/204/224 |
104 |
160 |
≥80 |
13000x7100x9500 |
SZL35-2.5-T |
35 |
1.25/1.6/2.5 |
194/204/224 |
104 |
160 |
≥80 |
3000x7600x9800 |
